Draadspansysteem voor het fixeren en spannen van een draadeinde - 1 stuk
Is bij de spandraadpakketten al inbegrepen !
Draadspansysteem (spanhaak + spanschroef + afdekkap, wit) met alle schroeven en pluggen - voor het spannen van een staaldraad. Let op, dit is zonder montagesteun. Bevestiging geschiedt dus in de dezelfde richting als de draad.
Omschrijving
Draadspansysteem (spanhaak + spanschroef + afdekkap, wit) incl. de benodigde schroeven en pluggen. Bij de spandraadpakketten is dit allemaal al inbegrepen. Dit dient dus als vervanging, als aanvulling of voor zelfbedachte oplossingen.
Voor een draadspanning tussen vlakken zoals bv. in de vlakken van een serre of tussen twee huiswanden (patiotuin)
De afspanhaak wordt met twee schroeven (met pluggen voor steen/beton) op een vlak gemonteerd, de spanschroef wordt door alle kleine onderdelen gecompleteerd en met de lange M8 schroefdraad in de afspanhaak gestoken. Vergeet niet voordat u het draadeinde van de staaldraad erin schuift, de afdekkap op de draad te schuiven, anders is de draad gespannen en ontbreken de afdekkappen. Na het fixeren en spannen van de staaldraad de afdekkap d.m.v. licht draaien op de afspanhaak drukken. U merkt dan dat de binnenliggende nokjes van de afdekkap in de daarvoor bestemde openingen vallen.
De afdekkap van UV-stabiel wit kunststof beschermt de onderdelen van het spansysteem en dekt de functionerende onderdelen optisch af. De afdekkap heeft een doorsnede van ca. 50 mm. Dit bepaalt de montageafstand van de staaldraad tot de wand.
Productsamenstelling
1 compleet draadspansysteem bestaande uit:- 1 spanschroef van extreem duurzaam kunststof (polyamide) met RVS toebehoren (M8 moer, spanbeugeltje, M4 vierkantmoertje, M4 zeskantboutje)
- 1 spanhaak voor het vastzetten en geleiden van de spanschroef (spanoverbrugging 2-3 cm)
- 1 afdekkap (wit kunststof) voor het afdekken en beschermen van de spanhaken
- 2 schroeven 5 x 50 mm met kunststofplug 8 x 40 mm
Montagetips

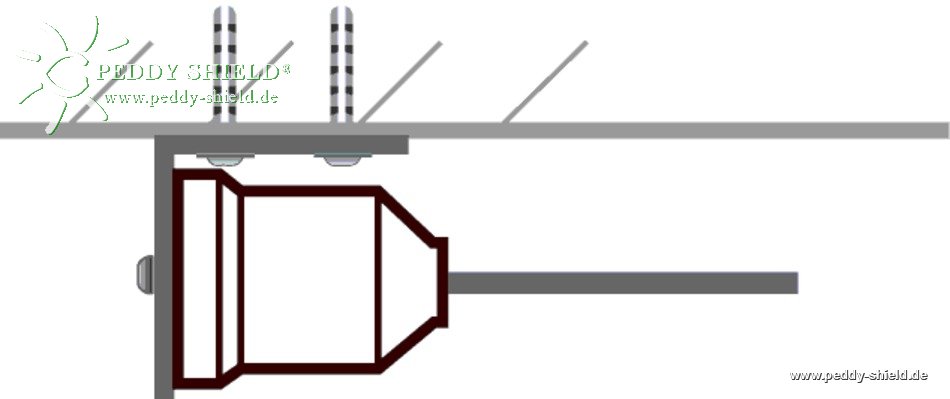

De afspanhaak wordt met zijn twee sleufgaten direct op een oppervlak (balk, wand etc.) gemonteerd (schroef 5 x 50 mm met kunststofplug 8 x 40 mm) - oppervlak aan de andere kant van de spanhaak heeft een groot gat ter opname van de spanschroef
De spanschroef is het centrale element voor het fixeren en spannen van het staaldraad.

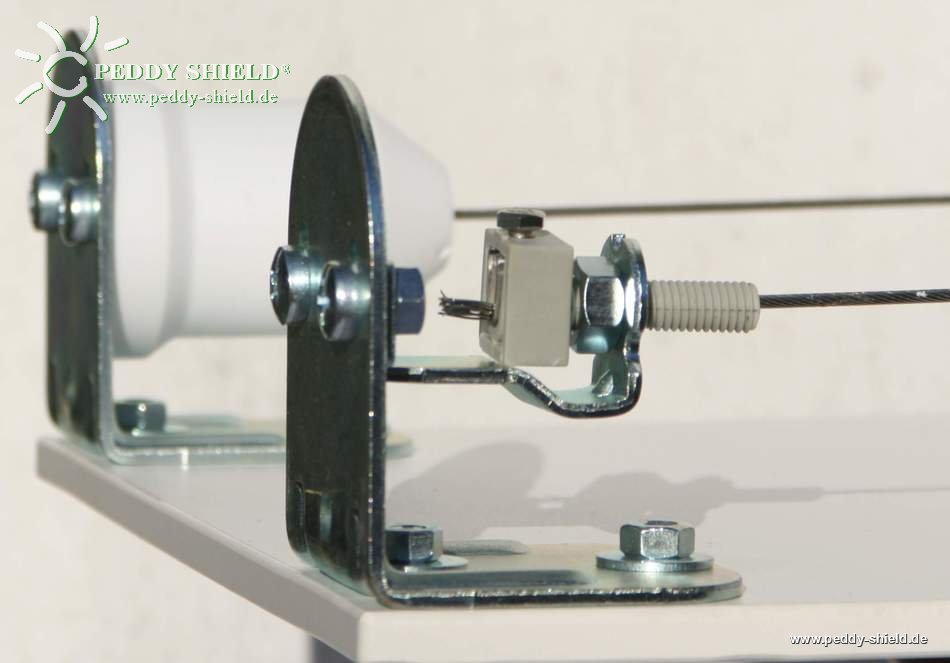

De staaldraad wordt door de holle bout gestoken (ca. 1 - 2 cm laten uitsteken) en met een kleine schroef in de kop van de spanschroef gefixeerd
Op de schroefdraad (M8) van de spanschroef komt een moer op de spanhaak, zodat door te draaien aan de moer met een kleine montagesleutel het gefixeerde draadeinde naar buiten beweegt. Hierdoor wordt de draad gespannen (uitsluitend Peddy-Shield heeft een dergelijk spansysteem met spanschroeven, die zo eenvoudig te bedienen zijn ca. 3 cm spanbereik hebben). Bij een ondergrond die door de draadspanning iets meeveert (bv. een houtconstructie), is een groter spanbereik met 2 x 3 cm zeer gunstig en bij ons ingepland.
Aan de spanschroef kan geen roest ontstaan, wat het losmaken van de draadfixering na vele jaren zou kunnen bemoeilijken (ook uniek voor Peddy-Shield). Dit is belangrijk, omdat het veranderen van de positie van de draden of eventueel een verhuizing, demontage en opnieuw montage noodzakelijk maken.

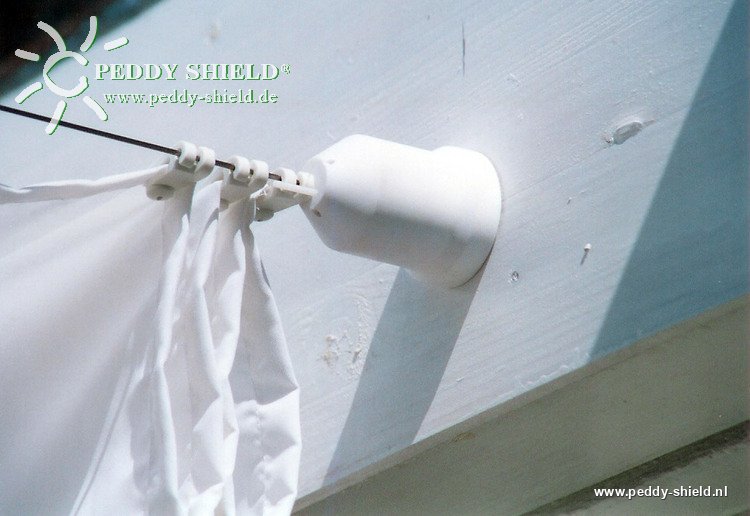

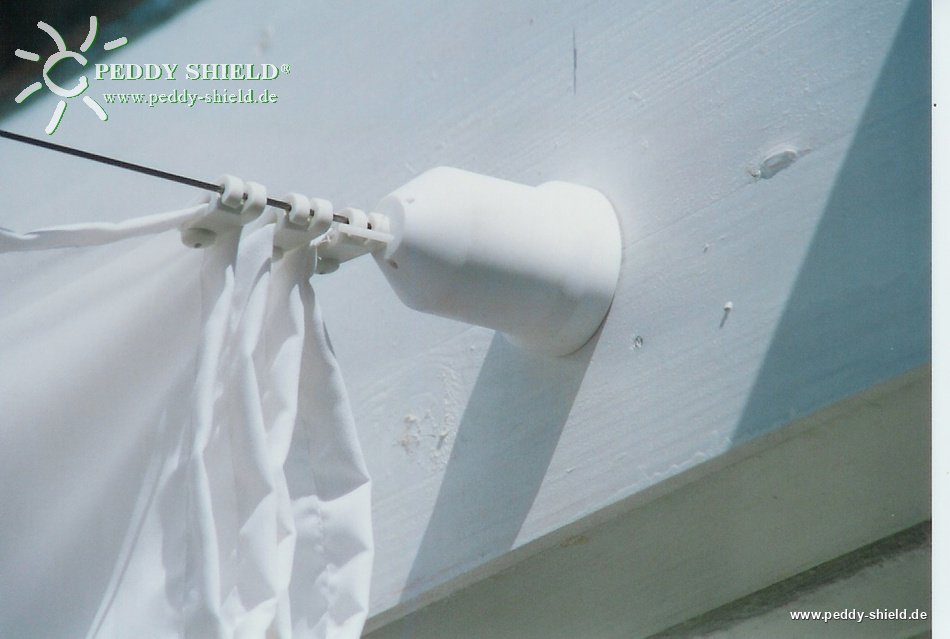

De witte afdekkap heeft een hoogte van 67 mm en een doorsnede van 52 mm. De afdekkap beschermt de draadbevestiging tegen de verschillende weersomstandigheden en dekt deze in ieder geval optisch netjes af. De afdekkap d.m.v. licht draaien op de afspanhaak drukken. U merkt dan dat de binnenliggende nokjes van de afdekkap in de daarvoor bestemde openingen vallen.
